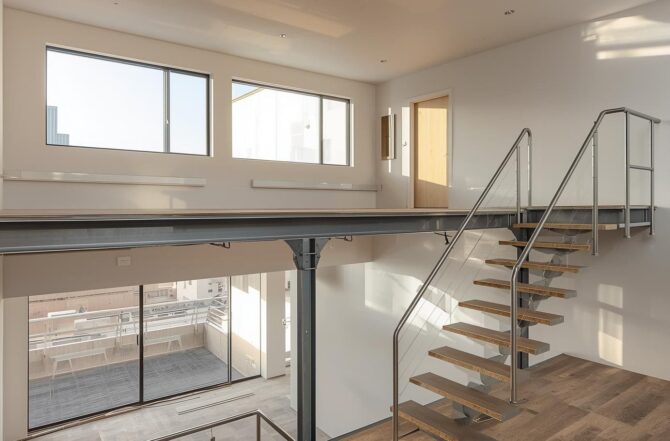

Estrutura metálica para mezanino em sobrado de 3 m de altura: projeto + instalação
Estrutura metálica para mezanino em sobrado de 3 m de altura: projeto + instalação
Ganhar um andar sem aumentar o pé-direito é o sonho de quem mora em sobrados antigos de Moema. Com 3 m de altura total, é possível inserir um mezanino metálico de 1,2 m a 1,5 m de pé-direito inferior, criando home office, closet ou quarto de hóspedes. Abaixo, mostramos o passo a passo de projeto, normas, custos e prazos que usamos em obras na região.
Por que escolher estrutura metálica para mezanino?
- Perfil I ou U de aço carbono = menor espessura (12 cm) vs. viga de madeira (20 cm).
- Montagem em 1 dia – sem cura de concreto.
- Peso próprio leve: 28 kg/m² (madeira chega a 45 kg/m²).
- Pode receber piso de madeira, OSB ou concreto leve.
Altura de 3 m: qual dimensão do mezanino?
| Ambiente | Pé-direito inferior | Pé-direito superior | Área útil criada |
|---|---|---|---|
| Home office | 2,10 m | 0,90 m | 100 % (escritório) |
| Quarto de hóspedes | 1,90 m | 1,10 m | 100 % (quarto) |
| Closet aberto | 2,00 m | 1,00 m | 80 % (circulação livre) |
Altura mínima livre inferior, segundo NBR 9050: 2,00 m em áreas de circulação.
Projeto estrutural – o que incluímos
- Visita técnica – laser mede nível e recuo de paredes.
- Memorial de cálculo – cargas 4 kN/m² (400 kgf/m²) para uso residencial.
- Desenho 3D – viga I 150 mm, tirantes Ø 16 mm, escada caracol ou reta.
- Aprovação – ART de engenharia (RRT) em até 48 h.
Perfil e bitola que usamos
| Elemento | Perfil | Aço | Pintura |
|---|---|---|---|
| Viga principal | I 150 x 75 x 5 mm | ASTM A572 | Zincagem + epóxi |
| Tirante | Ø 16 mm | ASTM A36 | Zincagem |
| Pilar apoio | □ 100 x 100 x 3 mm | ASTM A500 | Zincagem + epóxi |
Piso do mezanino – opções e preços
- OSB 18 mm – R$ 42 / m² (rápido, leve, aceita carpete).
- Madeira maciça ipê 20 mm – R$ 180 / m² (visual premium).
- Laje leve concreto 5 cm + forma metálica – R$ 95 / m² (melhor isolamento acústico).
Escada metálica – 3 modelos para 3 m de pé-direito
- Reta com patamar – 14 degraus L 800 mm, inclinação 40°, ocupando 2,8 m de piso.
- Caracol Ø 1,2 m – ocupa só 1,2 m x 1,2 m, ideal para terrenos estreitos.
- Escada em L – 10 + 4 degraus, vira 90°, adaptável a cantos.
Custo aproximado – mezanino 3 m x 3 m (9 m²)
| Item | Valor (R$) |
|---|---|
| Estrutura metálica pintada | R$ 7.200 |
| Piso OSB 9 m² | R$ 380 |
| Escada reta com corrimão | R$ 2.100 |
| Instalação e parafusos | R$ 1.300 |
| Total | R$ 11.000* |
*Inclui medição, projeto, ART e garantia de 5 anos na estrutura.
Prazo de obra em sobrado de 3 m
- Medição e aprovação do desenho: 3 dias úteis.
- Fabricação da estrutura: 7 dias úteis.
- Entrega e instalação: 1 dia útil (corte a seco, sem obra molhada).
- Pintura final no local: meio período.
Normas e segurança que seguimos
- NBR 14762: estruturas de aço leves e perfis formados a frio.
- NBR 9050: altura mínima de corrimão 92 cm e balaustrada com espaçamento ≤ 12 cm.
- ART de engenharia civil – valida o projeto e garante venda futura do imóvel.
Isolamento acústico e térmico
Entre o piso do mezanino e o forro inferior, aplicamos manta de lã de vidro 25 mm (R$ 18 / m²) e placa de gesso acartonado 12 mm, reduzindo ruído de passos em até 9 dB.
Manutenção que você realmente vai fazer
- Pintura de toque a cada 5 anos (áreas internas).
- Aperto de parafusos de escada a cada 6 meses.
- Revisão de corrimão: 10 min, uma vez por ano.
